全门式双梁起重机

全门式双梁起重机简述：

全门式双梁起重机是桥式起重机的一种变形，又叫龙门吊。龙门起重机的起升机构、小车运行机构和桥架结构，与桥式起重机基本相同。由于跨度大，起重机运行机构 大多采用分别驱动方式，以防止起重机产生歪斜运行而增加阻力，甚至发生事故。龙门起重机的起重小车在 桥架上运行，有的起重小车就是一台臂架型起重机。桥架两侧的支腿一般都是刚性支腿；跨度超过30米时， 常是一侧为刚性支腿，而另一侧通过球铰和桥架连接的柔性支腿，使门架成为静定系统，这样可以避免在外 载荷作用下由于侧向推力而引起附加应力，也可补偿桥架纵向的温度变形龙门起重机的受风面积大,为防止在 强风作用下滑行或翻倒，装有测风仪和与运行机构联锁的起重机夹轨器。桥架可以是两端无悬臂的；也可以 是一端有悬臂或两端都有悬臂的，以扩大作业范围。半龙门起重机桥架一端有支腿，另一端无支腿，直接在 高台架上运行。主要用于室外的货场、料场货、散货的装卸作业。门式起重机具有场地利用率高、作业范围大、适应面广、通用性强等特点，在港口货场得到广泛使用。

门式双梁起重机

1.全门式起重机：主梁无悬伸，小车在主跨度内进行；

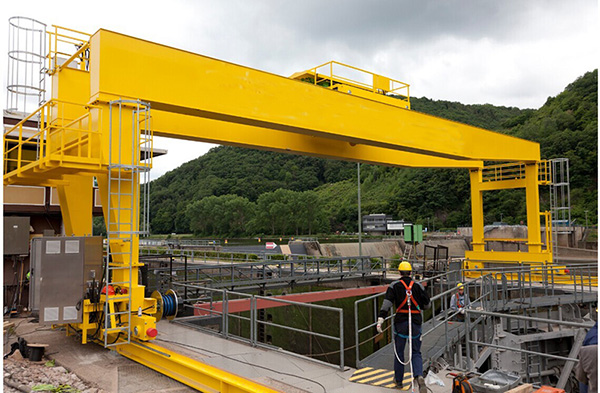

2.半门式起重机：支腿有高低差，可根据使用场地的土建要求而定。

悬臂门式起重机

1.双悬臂门式起重机：最常见的一种结构形式，其结构的受力和场地面积的有效利用都是合理的。 2.单悬臂门式起重机：这种结构形式往往是因场地的限制而被选用

门式起重机结构:

1.单主梁
单主梁门式起重机结构简单，制造安装方便，自身质量小，主梁多为偏轨箱形架结构。与双主梁门式起重机相比，整体刚度要弱一些。因此，当起重量Q≤50t、跨度S≤35m时,可采用这种形式。单主梁门式起重机门腿有L型和C型两种形式。L型的制造安装方便，受力情况好,自身质量较小，但是，吊运货物通过支腿处的空间相对小一些。C型的支脚做成倾斜或弯曲形，目的在于有较大的横向空间，以使货物顺利通过支脚。

2. 双主梁

双主梁门式起重机承载能力强，跨度大、整体稳定性好，品种多，但自身质量与相同起重量的单主梁门式起重机相比要大些，造价也较高。根据主梁结构不同，又可分为箱形梁和桁架两种形式。一般多采用箱形结构。

3. 主梁结构

1.桁架梁
使用角钢或工字钢焊接而成的结构形式，优点是造价低，自重轻，抗风性好。但是由于焊接点多和桁架自身的缺陷，桁架梁也具有挠度大，刚度小，可靠性相对较低，需要频繁检测焊点等缺点。适用于对安全要求较低，起重量较小的场地。
2.箱梁
使用钢板焊接成箱式结构，具有安全性高，刚度大等特点。一般用于大吨位及超大吨位的门式起重机。如右图MGhz1200，起重量1200吨，为国内最大的门式起重机，主梁采用了箱梁结构。箱梁同时也具有造价高，自重大，抗风性较差等缺点。
3.蜂窝梁
一般指等腰三角形蜂窝梁，主梁端面为三角形，两侧斜腹上有蜂窝孔，上下部有弦杆。蜂窝梁吸收了桁架梁和箱梁的特点，较桁架梁具有较大的刚度，较小的挠度，可靠性也较高。但是由于采用钢板焊接，自重和造价也比桁架梁稍高。适用于使用频繁或起重量大的场地或梁场。
