台式钢丝绳单梁电动葫芦
光伏无尘车间行车是现代工业领域中比较受欢迎的一款起重设备。它以其独特的优势获得了广大用户的认可和支持，不过我们在购买光伏无尘车间行车时要根据自己的需要来选择，要根据企业使用
产品分类： 钢丝绳电动葫芦
更新时间： 2016-05-10 03:04:59
浏览量： 177
热线电话
13914965381

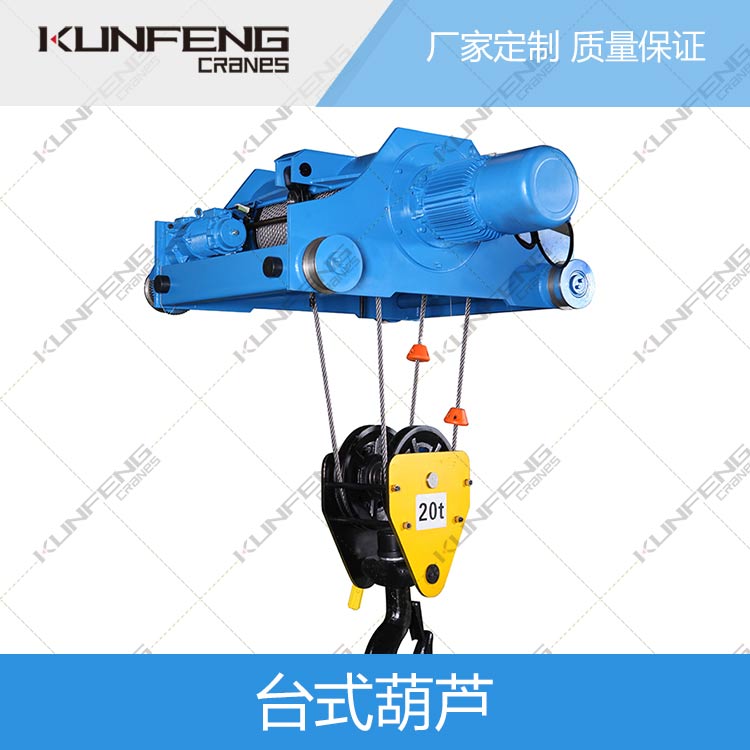

台式单梁钢丝绳电动葫芦是一种小型起重设备，钢丝绳电动葫芦具有结构紧凑，重量轻，体积小，零部件通用性强，操作方便等优点，它既可以单独安装台式钢丝绳单梁电动葫芦可以用在在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。电机一般使用的是锥型电机，停止后自动锁死抱闸。
台式钢丝绳单梁电动葫芦属于特种起重设备，台式钢丝绳单梁电动葫芦，具有结构紧凑、重量轻、体积小、零部件通用性强、操作方便等优点。它既可以单独安装在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。
台式钢丝绳单梁电动葫芦的组成部分有：电机、传动机构、卷筒和钢丝绳。以电机和卷筒相互位置不同大致可分为四种类型。
(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置, 宽度方面尺寸大, 结构笨重, 机械效率低, 加工较困难。已没有厂家生产这种结构型式的产品了。
(2)电动机轴线平行于卷筒轴线的电动葫芦，其钢丝绳电动葫芦优点为高度与长度尺寸小。其缺点为宽度尺寸大, 分组性, 制造与装配复杂。轨道转弯半径大。
(3)电机装在卷筒里面的电动葫芦，其优点为长度尺寸小， 结构紧凑。其主要缺点为电机散热条件差， 分组性差，检查、安装、维护电机不便，供电装置复杂。
(4)电机装在卷筒外面的电动葫芦，其优点为为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为：长度尺寸大。
台式钢丝绳单梁电动葫芦组成的部分大致可分为：
1.减速器 2.卷筒装置 3.起升电机 4.电动小车 5.锥形制动器 6.调整螺母 7.导绳器 8.联轴器 9.吊钩装置 10.控制按钮 11.空心轴12.箱体 13.密封圈 14.09齿轮 15.06齿轮轴 16.05齿轮轴 17.04齿轮轴 18.球轴承 19.滚针轴承 20.箱盖 21.透气塞
钢丝绳电动葫芦组成部件
其中各部分的作用及功能如下：
减速器：是采用三级定轴斜齿轮传动机构，齿轮和齿轮轴均经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。
控制箱：是采用能在紧急情况下切断主电路，并带有一个上下行程保护段火限位器的装置。
钢丝绳：是采用型起重钢丝绳，它保证了经久耐用。锥形电动机：起升电机采用较大的动力矩锥形转子制动异步电动机，无须外加制动器。
按钮开关：采用手操式，轻巧灵便，分有绳操纵和无绳遥控两种方式。
产品部件
注：该产品有大吨位型号，详情可咨询客服
马达单元组件：吊车具有高转速，并使用合格条件的B种绝缘线圈。马达线圈如使用频率太高，温度超过一定限度，藏在马达内的过热防止器就会发挥功能，保护马达不会被烧毁。
刹车单元组件：刹车片柑橘磨耗量，可自动调整适当的制动间隙，使吊车经常发挥稳定的制动力来确保安全，同事可省掉工作人员的高工作业。
辅助制动装置：如果万一主刹车制动失效，新方式的辅助制动装置可防止载重货物急速下降。与自动调整刹车装置二合一构成两层保险刹车装置。
钢板制动卷筒与滑轮：卷筒（除特别高扬程外）、滑轮是钢板制成，经过特殊加工与从前的钢制品比较起来，可得三倍以上的使命。
起升机构齿轮箱及电机：油浸式齿轮传动机构采用三级降速设计，精加工齿轮组工作在防渗漏的铸铝齿轮箱中，传动齿轮箱的外壳设计易于通过空气散热，而且方便当发生故障时的检修。在保证最大起升能力的同时提供低净空设计格局，节约您的成本，提升使用效率。起升电机为双速调节式，高速低速的比率可达到6比1，可以满足您低速运行准确定位及高速运行快速起降的全面工作要求。
钢丝绳卷筒及导向机构：采用高质钢材制造而成的钢丝绳卷筒采用钢丝绳卷筒采用深沟槽设计同时还配有导绳机构，可以有效的帮助钢丝绳的准确排绳，确保操作安全同时延长钢丝绳及卷筒的使用寿命。
小车运行驱动：小车采用双轮驱动，并位于主机两侧，可以提供均匀高效的牵引力。驱动电机通过带动螺纹齿轮传动机构提供平滑的启动及停车动作。
卷筒，排绳与末端固定锁扣：起升机构钢丝绳的卷绳设计可以在保证整机低净空尺寸的同时，取得最大限度的提升高度。钢丝绳顶顶端过三颗高强度金属锁扣锁紧，并且当处于吊钩低位时顶端仍留有三卷余量保证操作的安全性。
滑车及吊钩：滑车标配有可旋转吊钩，吊钩可在水平360度、垂直180度的范围内自由旋转，方便负重的装卸。
上下端限位器及过载保护：起升机构标配有上下端旋片电路限位器，另外还可以选配触陪式顶端限位器。同时机器标配有过载保护装置，保障操作安全性。
控制箱：起升机构主机及小车控制部件封闭控制箱具有IP54的防护等级。
产品参数
产品参数：
此参数仅供参考，想了解更多参数详情请联系我们。
台式钢丝绳双轨电动葫芦 欧式单梁钢丝绳电动葫芦
| 参数PARAMETERS | 尺寸Size | ||||||||||||||
| 型号 |
起重量 (t) |
起升高度 (m) |
起升速度 (m/min) |
起升功率 (Kw) |
运行速度 (m/min) |
运行功率 (Kw) |
倍率 |
自重 (Kg) |
A | B | C | D | E | F | G |
| KF02-2106JS | 2 | 6 | 6.6 | 3.0 | 15 | 0.37 | 1/2 | 252 | 385 | 560 | 300 | 190 | 380 | 87 | 1000 |
| KF02-2109JS | 9 | 260 | 416 | 595 | |||||||||||
| KF02-2112JS | 12 | 278 | 480 | 665 | |||||||||||
| KF03-2106JS | 3 | 6 | 6.2 | 4.0 | 18 | 0.37 | 1/2 | 320 | 410 | 585 | 300 | 220 | 445 | 110 | 1100 |
| KF03-2109JS | 9 | 330 | 445 | 648 | |||||||||||
| KF03-2112JS | 12 | 348 | 510 | 685 | |||||||||||
| KF05-4106JS | 5 | 6 | 3.8 | 4.0 | 17 | 0.4 | 1/4 | 340 | 500 | 695 | 340 | 220 | 500 | 145 | 1270 |
| KF05-4109JS | 9 | 340 | 546 | 746 | 340 | ||||||||||
| KF05-4112JS | 12 | 400 | 580 | 770 | 400 | ||||||||||
| KF05-4206JS | 5 | 6 | 5.4 | 5.5 | 17 | 0.4 | 2/4 | 340 | 550 | 820 | 340 | 220 | 450 | 145 | 1270 |
| KF05-4209JS | 9 | 340 | 600 | 820 | 340 | ||||||||||
| KF05-4212JS | 12 | 450 | 730 | 1035 | 450 | ||||||||||
| KF07-4106JS | 7.5 | 6 | 3.3 | 5.5 | 15 | 0.75 | 1/4 | 340 | 506 | 806 | 340 | 260 | 510 | 145 | 1400 |
| KF07-4109JS | 9 | 340 | 555 | 865 | 340 | ||||||||||
| KF07-4112JS | 12 | 400 | 690 | 995 | 400 | ||||||||||
| KF07-4206JS | 7.5 | 6 | 5 | 7.5 | 15 | 0.75 | 2/4 | 340 | 590 | 870 | 340 | 260 | 510 | 145 | 1430 |
| KF07-4209JS | 9 | 340 | 640 | 925 | 340 | ||||||||||
| KF07-4212JS | 12 | 400 | 770 | 1050 | 450 | ||||||||||
| KF10-4106JS | 10 | 6 | 3.4 | 7.5 | 15 | 1.5 | 1/4 | 450 | 625 | 930 | 450 | 260 | 550 | 145 | 1550 |
| KF10-4109JS | 9 | 450 | 680 | 990 | |||||||||||
| KF10-4112JS | 12 | 450 | 790 | 1110 | |||||||||||
| KF10-4206JS | 10 | 6 | 4.3 | 10 | 15 | 1.5 | 2/4 | 450 | 670 | 910 | 450 | 260 | 550 | 145 | 1550 |
| KF10-4209JS | 9 | 450 | 740 | 990 | |||||||||||
| KF10-4212JS | 12 | 450 | 880 | 1150 | |||||||||||
台式钢丝绳双轨电动葫芦 欧式单梁钢丝绳电动葫芦
产品特性
产品特性：
一、台式钢丝绳单梁电动葫芦是用钢丝绳来起吊物品，为了避免钢丝绳跳槽，还安装了导绳器，这样就不会造成不必要的麻烦。按照国际标准钢丝绳如有5根起毛刺，为了安全期间，应及时的更换钢丝绳。这些措施有效地增加了电动葫芦的使用寿命。
一、台式钢丝绳单梁电动葫芦是用钢丝绳来起吊物品，为了避免钢丝绳跳槽，还安装了导绳器，这样就不会造成不必要的麻烦。按照国际标准钢丝绳如有5根起毛刺，为了安全期间，应及时的更换钢丝绳。这些措施有效地增加了电动葫芦的使用寿命。
二、台式钢丝绳单梁电动葫芦双刹车系统安全可靠。而且钢丝绳电动葫芦吊上吊下都有极限开关，防止超出极限。
三、台式钢丝绳单梁电动葫芦特殊逆相电绎保护装置，电源接线错误时，控制电路、无法动作。钢丝绳电动葫芦万一停电时，自动刹车器，立即自动刹车。
四、台式钢丝绳单梁电动葫芦操作电压24V/48V转换，防止漏电时，可能意外事故的发生，下雨时保证安全使用。
五、台式钢丝绳单梁电动葫芦装有轻便的等芯插座，与其它葫芦不同的是：钢丝绳电动葫芦带有安全钩锁的360度万能连接勾垫。
六、台式钢丝绳单梁电动葫芦内置安全设施的纹盘，自如控制提升，用于仓库，房屋区，工作场所和轻工业制造。
