苏州桥式行车介绍
苏州桥式行车
产品简介
产品参数
产品特性
在线询价
产品简介:

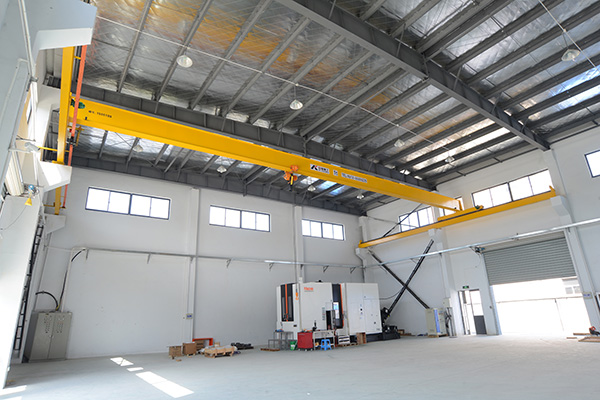

桥式行车
,是横架于车间、仓库和料场上空进行物料吊运的起重设备。由于它的两端坐落在高大的水泥柱或者金属支架上,形状似桥,桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行,起重小车沿铺设在桥架上的轨道横向运行,构成一矩形的工作范围,就可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。它是目前使用应用最广泛的一种起重设备。
吊车、行车、天车都是人们对起重机的俗称,行车和现在我们所称的起重机基本一样。 行车驱动方式基本有两类:一为集中驱动,即用一台电动机带动长传动轴驱动两边的主动车轮;二为分别驱动,即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式,大起重量的普通桥式起重机为便于安装和调整,驱动装置常采用万向联轴器

桥式行车

行车的三大主要部件

桥式行车挠性构件与卷绕装置
钢丝绳是行车的重要零件之一,用于提升机构、变幅机构、牵引机构,有时也用于旋转机构。行车系扎物品也采用钢丝绳。此外,钢丝绳还用作桅杆起重机的桅杆张紧绳,缆索起重机与架空索道的支承绳。
在行车的提升机构中。滑轮起着省力和支承钢丝绳并为其导向的作用。滑轮的材料采用灰铸铁、铸钢等。
卷筒在提升机构或牵引机构中用来卷绕钢丝绳。将旋转运动转换为所需要的直线运行。卷筒有单层卷绕与多层卷绕之分。一般起重机大多采用单层卷绕的卷筒。单层卷绕筒的表面通常切出螺旋槽,以增加钢丝绳的接触面积,并防止相邻钢丝绳互相摩擦,从而提高钢丝绳的使用寿命。
取物装置安全检查
行车通过取物装置将起吊物品与提升机构联系起来,从而进行这些物品的装卸吊运以及安装等作业。取物装置种类繁多。如:吊钩、吊环、扎具、夹钳、托爪、承梁、电磁吸盘、真空吸盘、抓斗、集装箱吊具等。
在桥式、龙门式起重机上采用最多的取物装置是吊钩。吊钩的断裂可能导致重大的人身及设备事故,因此,要求吊钩的材料没有突然断裂的危险。中小起重量行车的吊钩是锻造的;大起重量行车的吊钩采用钢板铆合,称为片式吊钩。
吊钩分为单钩和双钩。单钩制造与使用比较方便,用于较小的起重量;当起重量较大时,为了不使吊钩过重,多采用双钩。
吊钩钩身(弯曲部分)的断面形状有:圆形、矩形、梯形与T字形等。
各种吊钩的检查重点在于对锻钩的检查、板钩的检查和吊钩负荷试验。为了防止脱钩,发生意外的事故.吊钩应装有防止脱钩的安全装置。
制动装置
行车是一种间歇动作的机构,它的工作特点是经常启动和制动,因此制动器在行车中既是工作装置又是安全装置。制动器的作用有三:支持、停止、落重。
制动器根据其构造分为:块式制动器;带式制动器;盘式、多盘式制动器;圆锥式制动器。
根据操作情况的不同.制动器分为:常闭式、常开式、综合式制动器。闭式制动器在机构不工作期间是闭合的,在机构工作时由松闸装置将制动器分开。行车一般多用常闭式制动器,特别是起升机构必须采用常闭式制动器,以确保安全。常开式制动器经常处于松开状态,只有在需要制动时才使之产生制动力矩进行制动。综合式制动器是常闭式与常开式的综合体。

产品参数:

型号 额定载荷
(t)
起升高度
(m)
工作制 起升速度
(m/min)
电机功率
(Kw)
行走速度
(m/min)
电机功率
(Kw)
净高
(mm)
上极限位置
C(mm)
葫芦总长
A(mm)
葫芦总宽
B(mm)
适用梁宽
S(mm)
KF02-4106ES 2 6 3m/M6 5/0.8 3.2/0.45 5-20 0.37 245 385 932 1097~1587 200~500
KF02-4109ES 2 9 3m/M6 5/0.8 3.2/0.45 5-20 0.37 245 385 1082 1097~1587 200~500
KF02-4112ES 2 12 3m/M6 5/0.8 3.2/0.45 5-20 0.37 245 385 1282 1097~1587 200~500
KF02-4115ES 2 15 3m/M6 5/0.8 3.2/0.45 5-20 0.37 245 385 1482 1097~1587 200~500
KF02-4118ES 2 18 3m/M6 5/0.8 3.2/0.45 5-20 0.37 245 385 1682 1097~1587 200~500
KF03-4106ES 3.2 6 2m/M5 5/0.8 3.2/0.45 5-20 0.37 244 385 932 1097~1587 200~500
KF03-4109ES 3.2 9 2m/M5 5/0.8 3.2/0.45 5-20 0.37 245 385 1082 1097~1587 200~500
KF03-4112ES 3.2 12 2m/M5 5/0.8 3.2/0.45 5-20 0.37 245 385 1282 1097~1587 200~500
KF03-4115ES 3.2 15 2m/M5 5/0.8 3.2/0.45 5-20 0.37 245 385 1482 1097~1587 200~500
KF03-4118ES 3.2 18 2m/M5 5/0.8 3.2/0.45 5-20 0.37 245 385 1682 1097~1587 200~500
KF05-4106ES 5 6 2m/M5 5/0.8 6.1/1 5-20 0.55 266 495 940 1095~1395 200~500
KF05-4109ES 5 9 2m/M5 5/0.8 6.1/1 5-20 0.55 266 495 1090 1095~1395 200~500
KF05-4112ES 5 12 2m/M5 5/0.8 6.1/1 5-20 0.55 266 495 1290 1095~1395 200~500
KF05-4115ES 5 15 2m/M5 5/0.8 6.1/1 5-20 0.55 266 495 1490 1095~1395 200~500
KF05-4118ES 5 18 2m/M5 5/0.8 6.1/1 5-20 0.55 266 495 1690 1095~1395 200~500
KF10-4106ES 10 6 2m/M5 5/0.8 9.5/1.5 5-20 0.75 296 792 940 1292~1582 200~500
KF10-4109ES 10 9 2m/M5 5/0.8 9.5/1.5 5-20 0.75 296 792 1090 1292~1583 200~500
KF10-4112ES 10 12 2m/M5 5/0.8 9.5/1.5 5-20 0.75 296 792 1290 1292~1584 200~500
KF10-4115ES 10 15 2m/M5 5/0.8 9.5/1.5 5-20 0.75 296 792 1490 1292~1585 200~500
KF10-4118ES 10 18 2m/M5 5/0.8 9.5/1.5 5-20 0.75 296 792 1690 1292~1586 200~500
KF12-4106ES 12.5 6 1AM/M4 5/0.8 12.5/2 5-20 0.75 296 792 940 1292~1587 200~500
KF12-4109ES 12.5 9 1AM/M4 5/0.8 12.5/2 5-20 0.75 296 792 1090 1292~1588 200~500
KF12-4112ES 12.5 12 1AM/M4 5/0.8 12.5/2 5-20 0.75 296 792 1290 1292~1589 200~500
KF12-4115ES 12.5 15 1AM/M4 5/0.8 12.5/2 5-20 0.75 296 792 1490 1292~1590 200~500
KF12-4118ES 12.5 18 1AM/M4 5/0.8 12.5/2 5-20 0.75 296 792 1690 1292~1591 200~500
KF05-4106ED 5 6 2m/M5 5/0.8 6.1/1 5-20 018*2 430 350 1850 1240 1400
KF05-4109ED 5 9 2m/M5 5/0.8 6.1/1 5-20 018*2 430 350 1850 1240 1400
KF05-4112ED 5 12 2m/M5 5/0.8 6.1/1 5-20 018*2 430 350 1850 1240 1400
KF05-4115ED 5 15 2m/M5 5/0.8 6.1/1 5-20 018*2 430 350 2150 1240 1700
KF05-4118ED 5 18 2m/M5 5/0.8 6.1/1 5-20 018*2 430 350 2450 1240 2000
KF10-4106ED 10 6 2m/M5 5/0.8 9.5/1.5 5-20 0.37*2 540 360 1850 1240 1400
KF10-4109ED 10 9 2m/M5 5/0.8 9.5/1.5 5-20 0.37*2 540 360 1850 1240 1400
KF10-4112ED 10 12 2m/M5 5/0.8 9.5/1.5 5-20 0.37*2 540 360 2150 1240 1700
KF10-4115ED 10 15 2m/M5 5/0.8 9.5/1.5 5-20 0.37*2 540 360 2150 1240 1700
KF10-4118ED 10 18 2m/M5 5/0.8 9.5/1.5 5-20 0.37*2 540 360 2450 1240 2000
KF12-4106ED 12.5 6 1AM/M4 5/0.8 12.5/2 5-20 0.37*2 540 420 1850 1240 1400
KF12-4109ED 12.5 9 1AM/M4 5/0.8 12.5/2 5-20 0.37*2 540 420 1850 1240 1400
KF12-4112ED 12.5 12 1AM/M4 5/0.8 12.5/2 5-20 0.37*2 540 420 2150 1240 1700
KF12-4115ES 12.5 15 1AM/M4 5/0.8 12.5/2 5-20 0.37*2 540 420 2150 1240 1700
KF12-4118ED 12.5 18 1AM/M4 5/0.8 12.5/2 5-20 0.37*2 540 420 2450 1240 2000
KF16-4106ED 16 6 2m/M5 4/0.6 16/2.6 5-20 0.55*2 640 480 2150 1610 1700
KF16-4109ED 16 9 2m/M5 4/0.6 16/2.6 5-20 0.55*2 640 480 2450 1610 2000
KF16-4112ED 16 12 2m/M5 4/0.6 16/2.6 5-20 0.55*2 640 480 2850 1610 2400
KF16-4115ED 16 15 2m/M5 4/0.6 16/2.6 5-20 0.55*2 640 480 3150 1610 2700
KF16-4118ED 16 18 2m/M5 4/0.6 16/2.6 5-20 0.55*2 640 480 3550 1610 3100
KF20-4106ED 20 6 1AM/M4 4/0.6 20/5 5-20 0.55*2 640 480 2150 1610 1700
KF20-4109ED 20 9 1AM/M4 4/0.6 20/5 5-20 0.55*2 640 480 2450 1610 2000
KF20-4112ED 20 12 1AM/M4 4/0.6 20/5 5-20 0.55*2 640 480 2850 1610 2400
KF20-4115ED 20 15 1AM/M4 4/0.6 20/5 5-20 0.55*2 640 480 3150 1610 2700
KF20-4118ED 20 18 1AM/M4 4/0.6 20/5 5-20 0.55*2 640 480 3550 1610 3100
KF25-4106ED 25 6 2m/M5 20/5 20/5 5-20 1.1*2 790 620 2450 1850 2000
KF25-4109ED 25 9 2m/M5 20/5 20/5 5-20 1.1*2 790 620 2850 1850 2400
KF25-4112ED 25 12 2m/M5 20/5 20/5 5-20 1.1*2 790 620 3550 1850 3100
KF25-4115ED 25 15 2m/M5 20/5 20/5 5-20 1.1*2 790 620 3550 1850 3100
KF25-4118ED 25 18 2m/M5 20/5 20/5 5-20 1.1*2 790 620 3850 1850 3400
KF32-4106ED 32 6 2m/M5 20/5 20/5 5-20 1.1*2 790 620 2450 1850 2000
KF32-4109ED 32 9 2m/M5 20/5 20/5 5-20 1.1*2 790 620 2850 1850 2400
KF32-4112ED 32 12 2m/M5 20/5 20/5 5-20 1.1*2 790 620 3550 1850 3100
KF32-4115ED 32 15 2m/M5 20/5 20/5 5-20 1.1*2 790 620 3550 1850 3100
KF32-4118ED 32 18 2m/M5 20/5 20/5 5-20 1.1*2 790 620 3850 1850 3400
KF40-4106ED 40 6 1AM/M4 0-4.9 38 5-20 1.5*2 895 980 3650 2140 2000
KF40-4109ED 40 9 1AM/M4 0-4.9 38 5-20 1.5*2 895 980 2650 2140 2000
KF40-4112ED 40 12 1AM/M4 0-4.9 38 5-20 1.5*2 895 980 3050 2140 2400
KF40-4115ED 40 15 1AM/M4 0-4.9 38 5-20 1.5*2 895 980 3350 2140 2700
KF40-4118ED 40 18 1AM/M4 0-4.9 38 5-20 1.5*2 895 980 3750 2140 3100
KF50-4106ED 50 6 2m/M5 0-3.2 38 5-20 1.5*2 895 980 2650 2100 2000
KF50-4109ED 50 9 2m/M5 0-3.2 38 5-20 1.5*2 895 980 3050 2100 2400
KF50-4112ED 50 12 2m/M5 0-3.2 38 5-20 1.5*2 895 980 3750 2100 3100
KF50-4115ED 50 15 2m/M5 0-3.2 38 5-20 1.5*2 895 980 4450 2100 3800
KF50-4118ED 50 18 2m/M5 0-3.2 38 5-20 1.5*2 895 980 4850 2100 4200
KF63-4106ED 63 6 1AM/M4 0-3.2 38 5-20 2.2*2 975 1110 2700 2220 2000
KF63-4109ED 63 9 1AM/M4 0-3.2 38 5-20 2.2*2 975 1110 3100 2220 2400
KF63-4112ED 63 12 1AM/M4 0-3.2 38 5-20 2.2*2 975 1110 3800 2220 3100
KF63-4115ED 63 15 1AM/M4 0-3.2 38 5-20 2.2*2 975 1110 4500 2220 3800
KF63-4118ED 63 18 1AM/M4 0-3.2 38 5-20 2.2*2 975 1110 4900 2220 4200
KF80-4106ED 80 6 1AM/M4 0-2.4 38 5-20 2.2*2 975 1110 3100 2220 2400
KF80-4109ED 80 9 1AM/M4 0-2.4 38 5-20 2.2*2 975 1110 3800 2220 3100
KF80-4112ED 80 12 1AM/M4 0-2.4 38 5-20 2.2*2 975 1110 4500 2220 3800
KF80-4115ED 80 15 1AM/M4 0-2.4 38 5-20 2.2*2 975 1110 4900 2220 4200
KF80-4118ED 80 18 1AM/M4 0-2.4 38 5-20 2.2*2 975 1110 5500 2220 4800

此参数仅供参考,想了解更多参数详情请联系我们。
产品特性:

桥式行车
具有结构紧凑、尺寸小、自重轻、轮压小净空低、设计独特、操作简便、机械冲击小、能耗低、节能环保、大小车可以变频调速、运行平稳等特点。
