气动葫芦介绍
气动葫芦
产品简介
产品参数
产品特性
在线询价
气动葫芦简介

气动葫芦是目前世界上理想的防爆起重设备。气动葫芦以0.5-0.6Mpa普通压缩空气为动力源,体积小、重量轻(为相同吨位电动葫芦的1/3-1/8)、防爆(等级为I区危险场所、含II区、T5组及以下)、耐酸碱蒸汽、抗高粉尘、可调速、高效的气动葫芦起重设备。因为技术含量较高,目前国内生产的厂家很少,在国外已经相当的普遍。

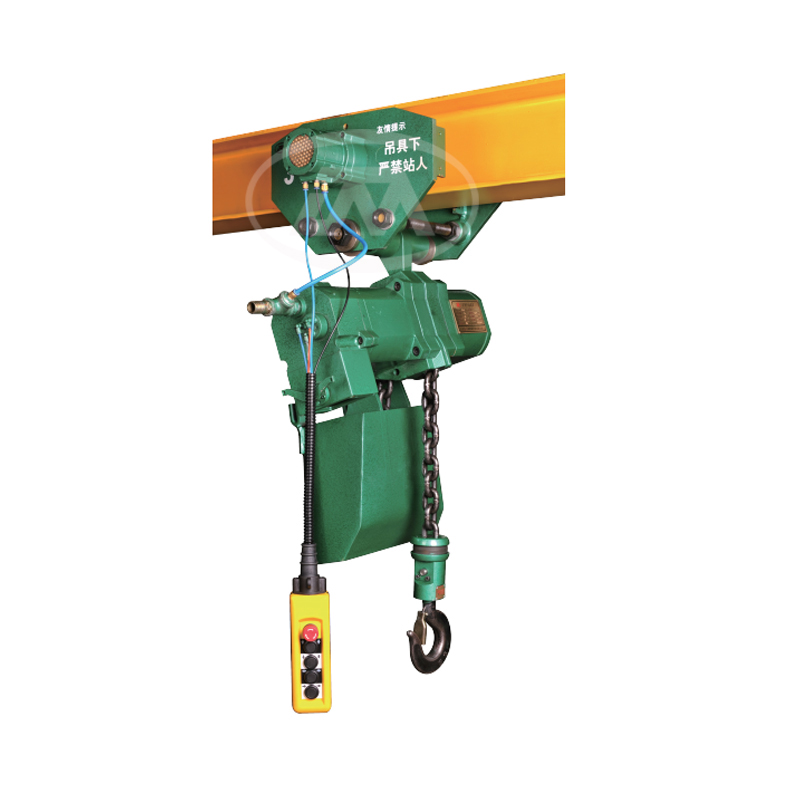

气动葫芦

气动葫芦的分类:环链气动葫芦,超低型气动葫芦(低净空气动葫芦),迷你气动葫芦等。气动葫芦可配合防爆型手拉小车或气动小车组成移动式气动起重工具。按驱动分类,气动葫芦有叶片式气动葫芦、活塞式气动葫芦和气缸式气动葫芦三种。

气动葫芦的链条选择:目前较普遍的是环链链条载重,也有钢丝绳气动葫芦、滚珠链气动葫芦,相比较的话环链的更加坚固耐用,而且更实用,比较受欢迎。

气动葫芦由以下几个部分构成:

1.气动马达  2.行星减速机构  3.制动机构  4.升降机构  5.气路控制部分

其中起吊机构包括气动马达、行星减速器、吊挂总成、制动器、起重链条、吊钩总成和主控阀。起吊机构通过控制主控阀,来实现起吊重物的升、降,通过开闭制动器达到起升、下降定位制动。为确保气动葫芦起吊作业的安全,气动葫芦起吊机构整体可固定使用,也可置于行走机构下方移动使用,或者配合轨道系统使用。

气动葫芦行走机构可采用气动行走小车或者手拉小车实现起吊重物的水平移动。

 配气系统是以压缩空气作为动力源,通过控制气路走向操纵气动葫芦的起升和行走。
  起重量 起升高度 最大起升 最大下降 风压 最大耗 参考重量
(t) (m) 速度 速度 (M Pa) 气量 (kg)
    (m/min) (m/min)   (m3/min)
QDH1.0S 1 0—20 4 7 0.6 1.2 24
QDH1.0D 1 0—20 4.8 8 0.6 1.4 30
QDH2.0S 2 0—20 2.4 4 0.6 1.4 36
QDH2.5D 2 0—20 1.8 3.5 0.6 1.8 50
QDH3.0S 3 0—20 1.7 3.5 0.6 2.2 36
QDH3.0D 3 0—20 1.7 2.7 0.6 1.6 35
QDH5.0S 5 0—20 0.75 1.5 0.6 2.5 55
QDH5.0D 5 0—20 1.6 2.5 0.6 3.4 90
QDH6.0S 6 0—20 0.75 1.3 0.6 2.5 55
QDH6.0D 6 0—20 1.4 2.7 0.6 3.4 110
QDH10.0-4D 10 0—20 0.35 0.8 0.6 2.9 140
QDH10.0S 10 0—20 0.8 1.25 0.6 3.4 150
QDH10.0D 10 0—20 1.2 2.1 0.6 4.7 160
QDH12.0S 12 0—20 0.7 1.35 0.6 3.4 150
QDH12.5D 12.5 0—20 1 2 0.6 4.7 160
QDH16.0-3D 12.5 0—20 0.5 1 0.6 3.4 180
QDH20.0-4D 16 0—20 0.35 1.1 0.6 3.4 190
QDH25.0-4D 25 0—20 0.35 0.9 0.6 3.4 240
QDH25.0S 25 0—20 0.5 1 0.6 4.7 240
QDH32.0-3D 32 0—20 0.4 0.9 0.6 4.7 280
QDH50.0-4D 50 0—20 0.25 0.5 0.6 4.7 350
此参数仅供参考,想了解更多参数详情请联系我们。
昆峰气动葫芦本身有着高强度防弹材料橡胶气囊, 更坚固耐用
1、可承受更大气体压力
2、同样尺寸下, 比传统气垫承受可高达三倍载重
3、减少气囊泄气或爆掉的机率
