欧式葫芦行车介绍
欧式葫芦行车
产品简介
产品参数
产品特性
在线询价
葫芦行车的分类及特点
葫芦行车常用的有单梁电动葫芦行车、单梁悬挂式行车、双梁悬挂式行车、壁行式行车。

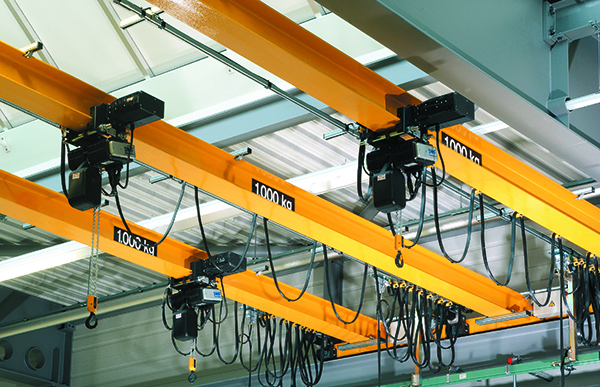

葫芦行车

一、单梁电动葫芦行车特点:
单梁电动葫芦行车行车采用的电动葫芦、端梁、大车及小车、驱动电气及电控设备,钢构为国产大梁,并在过去的十几年中为中国客户提供数千台各种工业型行车。
可在长方形场地及其上空作业,多用于车间、仓库、露天堆场等处的物品装卸,有梁式行车、桥式行车、龙门行车、缆索行车、运载桥等。
二、单梁悬挂式葫芦行车
悬臂行车是悬臂可绕固定于基座上的定柱回转,或者是悬臂与转柱刚接,在基座支承内一起相对于垂直中心线转动的由立柱和悬臂组成的悬臂行车。它适用于起重量不大,作业服务范围为圆形或扇形的场合。一般用于机床等的工件装卡和搬运。
柱式悬臂行车多采用环链电动葫芦作为起 国产小吨位行车升机构和运行机构,较少采用钢丝绳电动葫芦和手拉葫芦。旋转和水平移动作业多采用手动,只有在起重量较大时才采用电动。
1、 旋壁式行车:葫芦类型可选XN环链葫芦,CXT钢丝绳葫芦;工况为A3;大小车运行方式可选择电动,手动;起升方式为电动。
2、 采购选型主要数据和使用条件:起重量(t)、旋壁长L(m)、起升高度h(m)、厂房净空高(m)、回转角度(度)、行车类型、葫芦类型、是否做地基、小车运行方式。
三、电动葫芦双梁行车特点
双梁桥架由两根主梁和端梁组成。主梁与端梁刚性连接,端梁两端装有车轮,用以支承桥架在高架上运行。主梁上焊有轨道,供起重小车运行。桥架主梁的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。
四、壁行式葫芦行车特点
1、壁行式葫芦行车运用于大跨度厂房单边工作区域的使用。其运行轨道全部在墙壁或立柱上方,地面没有任何障碍,可以让客户更灵活地布置工作区域。
2、大车运行标准速度为25m/min(无级变频),小车运行标准速度为:20/5m/min(双速变频)。
3、所有的壁行式葫芦行车除了标准双速起升速度外还有多种速度可供选择,也可选择变频控制起升,在起升高度方面也有多种选择,一般起升范围为3m到9m之间。
4、壁行式葫芦行车有多种控制方式:手电门、遥控器、手电门与遥控器同时使用。
产品参数:

起重量 跨度 起升高度 工作级别 起升速度 主要尺寸 最大轮压 小车重量 整机重量 整机功率 大车轨道
W L B K C D C1 C2  H
t m m m/min mm mm mm mm mm mm mm mm mm Kn Kg Kg Kw Kg
5 13.5 9 A5   2M 5/0.8 2200 2556 / / 350 780 850 1100 979 41.4 670 4750 7.3 22
16.5 2700 3116 / / 979 46.5 6720 7.3 22
19.5 3100 3550 / / 979 51.9 8840 7.6 22
22.5 3800 4250 / / 979 56.4 10670 7.6 22
25.5 3800 4250 / / 979 61.4 12520 7.6 22
28.5 4500 5010 / / 1229 67.9 15220 8 38
10 13.5 9 A5   2M 5/0.8 2700 3176   / 360 900 850 1100 1640 69.6 920 6070 11.4 22
16.5 2700 3210 / / 1640 74.4 7600 11.8 22
19.5 3100 3610 / / 1220 78.9 9400 12.5 22
22.5 3800 4384 / / 1220 84.3 11670 12.5 22
25.5 3800 4310 / / 1215 89.9 13740 12.5 38
28.5 4435 4925 1400 1635 1292 50.7 16310 13.3 38
31.5 4922 5472 1400 2122 1792 59.1 20840 13.3 43
15 13.5 9 A5   2M 5/0.8 3800 4384 / / 480 1120 1000 1100 1625 100 1380 7320 19.3 22
16.5 3800 4384 / / 1625 105.9 8960 19.3 22
19.5 3800 4384 / / 1625 111.1 10750 19.3 22
22.5 4527 4527 1200 2127 1375 59.8 12420 20.1 22
25.5 4549 4549 1200 2149 1375 63 14710 20.1 38
28.5 4573 4573 1200 2173 1375 68.1 18570 20.1 38
31.5 5245 5245 1800 1645 1692 74 22640 20.1 43
20 13.5 9 A5   2M 5/0.8 3800 4384 / / 480 1120 1460 1330 1625 128.2 2200 9190 19.3 43
16.5 3800 4384 / / 1625 134.1 10840 19.3 43
19.5 3800 4384 / / 1625 139.5 12490 19.3 43
22.5 3793 4243 1200 1393 1525 72.8 13090 20.1 43
25.5 3815 4265 1200 1415 1525 76.3 15890 20.1 43
28.5 4438 4988 1800 838 1525 84.1 21040 20.1 43
31.5 5000 5550 1600 1800 1825 87.6 23500 20.1 70
25 13.5 9 A5   2M 5/0.8 2700 3284 / / 620 1410 1460 1330 1775 147.8 2600 7790 25.2 43
16.5 3100 3874 / / 1775 156 10560 25.2 43
19.5 3100 3874 / / 1775 163.9 13060 25.2 43
22.5 3770 4220 1200 1370 1575 74.5 14220 26.6 43
25.5 3988 4538 1400 1188 1575 78.9 17380 26.6 43
28.5 4510 5060 1600 1310 1575 98.6 22310 26.6 43
31.5 5167 5827 1800 1567 2075 113 25270 26.6 70
32 13.5 9 A5   2M 5/0.8 3477 3987 1400 677 620 1410 1480 1520 2075 95.1 2900 8700 26.6 43
16.5 3492 4002 1400 692 2075 98.8 10670 26.6 43
19.5 3524 4034 1400 724 2075 103.3 13640 26.6 43
22.5 353 4093 1400 743 2075 107.7 16570 26.6 43
25.5 3959 4509 1400 1159 2075 111.5 19290 26.6 43
28.5 4533 5193 1600 1333 2175 121.6 28150 26.6 70
31.5 5180 5840 1800 1580 2175 124 28500 26.6 70
40 13.5 9 A5   2M 5/0.8 3800 4574 / / 980 1880 1480 1520 2180 231.2 3500 11680 45.4 43
16.5 3800 4574 / / 2180 231.2 14220 45.4 43
19.5 3800 4614 / / 2180 250.1 17210 45.4 43
22.5 3569 4193 1400 769 2180 136.5 19550 47 43
25.5 3600 4280 1300 1000 2180 138 25790 47 43
28.5 4622 5282 2000 622 2280 144.3 26730 47 80
31.5 5307 6217 2000 1307 2280 152.3 32820 47 80
50 13.5 9 A5   2M 5/0.8 3569 4153 1400 769 980 1880 1560 1260 2105 150 4000 11450 47 43
16.5 3569 4153 1400 769 2105 153.9 14500 47 43
19.5 3898 4522 1400 1098 2105 151.6 17770 47 43
22.5 3878 4558 1300 1278 2105 167.9 22490 47 43
25.5 4354 5176 1600 1154 2105 183.6 25220 47 43
28.5 4578 5610 1600 1478 2205 189.3 29920 47 80
31.5 4887 5797 1600 1687 2205 198 34980 47 80
此参数仅供参考,想了解更多参数详情请联系我们。
产品特性:

葫芦行车
具有外形美观,自重轻、安装,拆卸方便,移动灵活、结构紧凑、维修方便,故障率低、作业范围广、建筑净空高度低、自重轻、轮压小、性能稳定可靠等优点。
